太陽光パネルを安全かつ効率的に運用するためには、設置場所や屋根材に応じた架台選びが不可欠です。
本記事では「屋根・壁面設置の違い」「設置方法」「DIYの可否」「価格相場」「基礎・重量」「メーカー比較」「図面」や「接地など」、導入前に知っておくべき重要ポイントを専門的な視点でわかりやすく解説します。
太陽光パネル架台の基礎知識｜設置方法と構造のポイント
太陽光パネル架台の基礎を理解することは、安全性と発電効率の双方を確保する第一歩です。
本章では、架台が果たす役割、荷重設計の考え方、設置環境に応じた基礎構造の違いを解説します。住宅用太陽光発電では、屋根材・地盤条件・地域特性など多くの要素が架台選びに影響するため、構造的な観点から正しく理解することが重要です。
太陽光パネル架台の役割と必要性
太陽光パネル架台は、パネルを適切な角度と位置に保持し、風圧・積雪・振動などの外力から設備全体を守る基幹構造です。
架台は単なる支持部材ではなく、発電効率と安全性を長期間維持するための「土台」となる存在です。とくに住宅では屋根材の強度や下地の状態に依存するため、架台の質と施工精度が発電設備全体の信頼性を左右します。
固定方法が不適切な場合、パネルのずれや落下、雨漏り、建物の破損など重大なトラブルを招く恐れがあり、架台選びはシステム全体の寿命を決める重要工程といえます。
荷重・重量計算の基準と安全性
太陽光パネル架台では、パネル自重・架台重量・積雪荷重・風圧力を複合的に考慮して設計する必要があります。とくに日本では台風や豪雪の地域差が大きく、地域区分に応じた安全率の設定が欠かせません。
屋根への設置では、垂木間隔や屋根材の耐荷重を超えない固定が求められ、固定金具の本数やピッチ、防水処理の品質も強度と耐久性に直結します。
荷重計算が不十分なまま設置を行うと、たわみ・破断・飛散といった致命的リスクにつながるため、施工前に必ず荷重根拠と保証条件を確認することが重要です。
基礎構造の違い（コンクリ・スクリュー・支持金具）
架台を支える基礎には、設置環境に応じて複数の方式があります。地上設置では、重量と安定性に優れたコンクリート基礎が一般的で、長期利用に適します。一方、スクリュー杭は地盤に直接ねじ込んで支持を取る方式で、施工が早く撤去も容易ですが、地盤強度の事前調査が必須です。
屋根設置では支持金具が基礎の役割を担い、垂木へ確実に荷重を伝える必要があります。支持金具の施工精度は防水性能にも影響するため、メーカー指定の施工手順を守ることが安全確保の鍵となります。

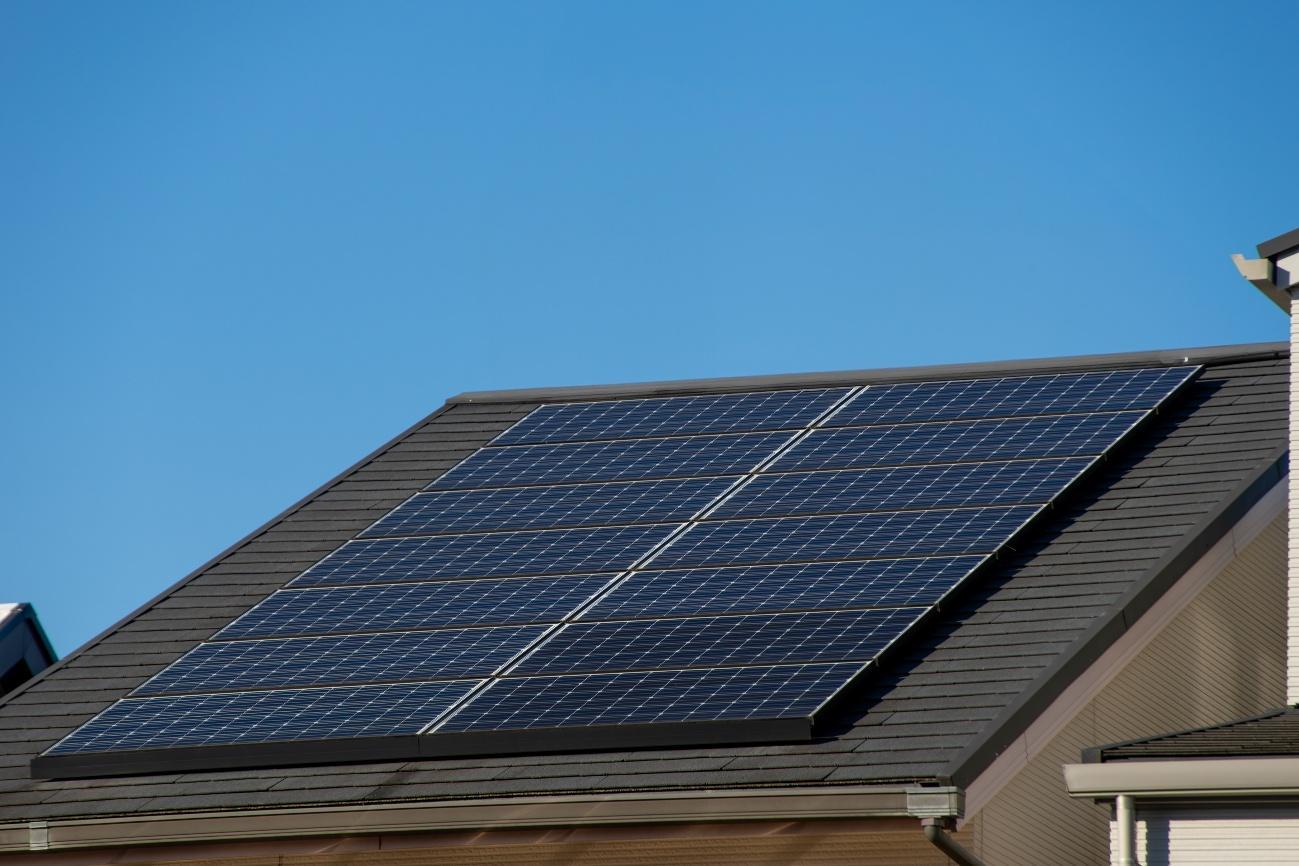

屋根への太陽光パネル設置方法｜屋根材別の架台選び
太陽光パネルを屋根に設置する場合、屋根材の種類や勾配、下地構造によって最適な架台方式が大きく異なります。
本章では、スレート・瓦・金属といった屋根材別の架台選びの要点に加え、屋根設置のメリット・デメリットや角度設定の考え方を整理します。
屋根は最も一般的な設置場所ですが、施工環境によって注意点が多い場所です。見積比較の段階で工事内容の違いを理解しておくことが、発電効率と安全性を両立させる上で重要です。
スレート・瓦・金属屋根ごとの最適な架台
屋根材ごとに適した架台や固定方式が異なるため、屋根の種類に応じた選定が不可欠です。スレート屋根では、垂木へ直接固定する金具を使う工法が一般的で、防水処理が耐久性を左右します。

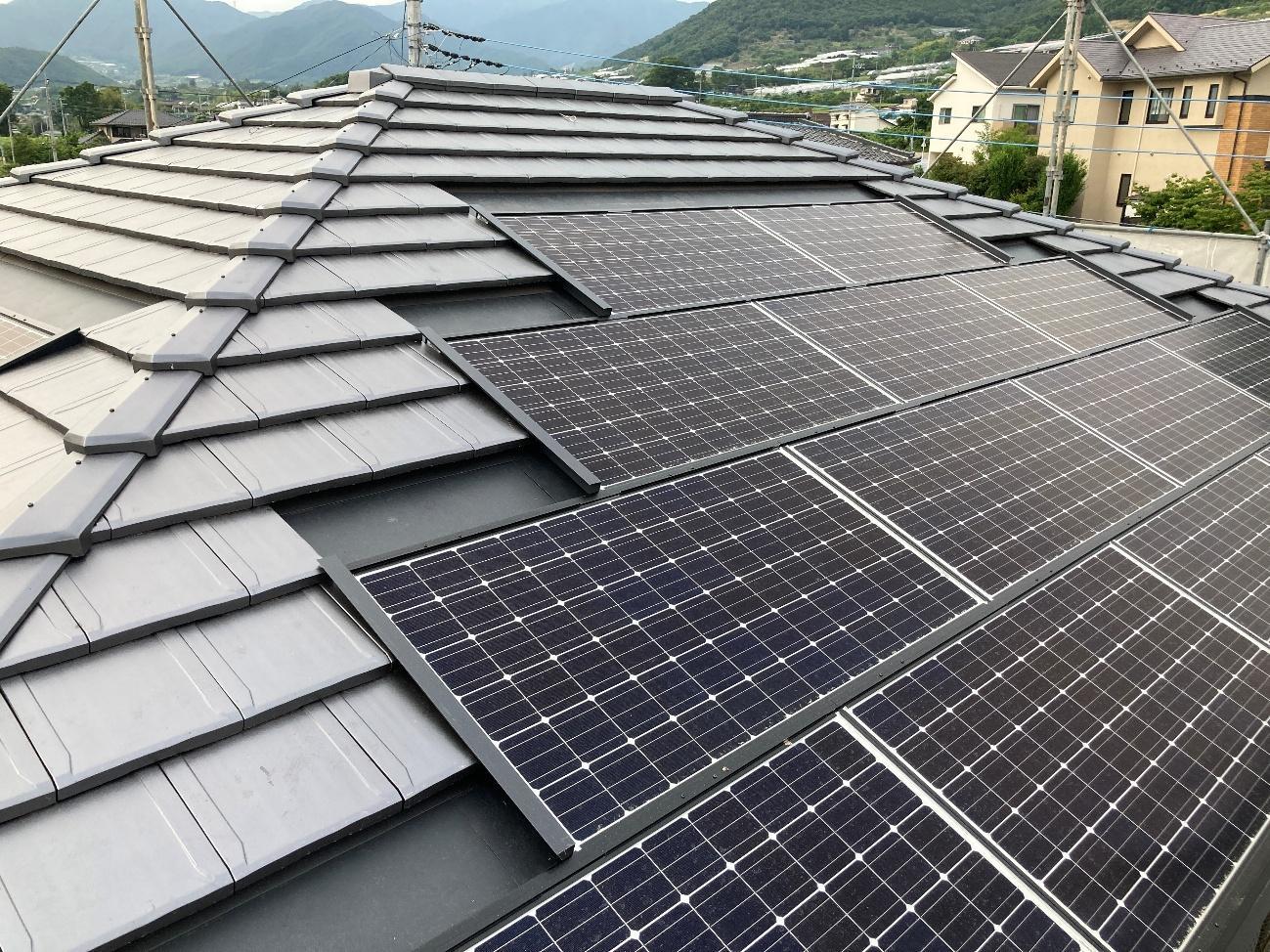

瓦屋根では、一部の瓦を専用の支持瓦に交換し、ずれや割れを防ぐ施工技術が必要です。金属屋根（折板・立平）では、貫通させずに固定できるクランプ式金具が有効で、雨漏りリスクを低減できます。
これらの選定を誤ると、荷重伝達不良や防水不良につながるため、屋根材別の特徴を理解した架台選びが重要です。
屋根設置のメリット・デメリットと注意点
屋根設置は敷地を占有しないため住宅との親和性が高く、影の影響を受けにくい点がメリットです。一方で足場が必要になるため施工費が増え、屋根材の状態によっては補修が必要なケースもあります。
また、将来の屋根リフォーム時にはパネル・架台の脱着が必要になり、追加コストが発生します。屋根材の劣化状況や方角、勾配などの事前調査が不十分だと、期待した発電量が得られないこともあるため、見積書では「前提条件」を必ず確認することが重要です。
屋根勾配・最適角度の考え方
太陽光パネルの発電効率は角度の影響を強く受けます。一般的には、地域の緯度に応じた20〜30度が目安とされますが、住宅用では屋根勾配をそのまま利用することが多く、勾配が浅い場合でも年間発電量のシミュレーションによって最適性を判断します。
角度をつけすぎると風荷重が増えて、架台や固定金具への負担が大きくなるため、発電効率と安全性のバランスが重要です。見積段階では、角度の根拠と想定発電量を確認することがポイントになります。
壁面設置の太陽光パネル｜屋根以外の架台選択肢
壁面への太陽光パネル設置は、屋根スペースが限られている住宅や、意匠性を重視する建物で有効な選択肢です。
本章では、壁面設置に適した架台の特徴や耐久性、発電量への影響、そして設置に必要な固定金具や支持部材の選定基準を解説します。
屋根設置とは異なる特有の注意点が多く、風圧への対策や下地材の確認など、事前準備の質が施工後の安全性を大きく左右します。壁面を活用した設置を検討する際の基礎知識としてご覧ください。
壁面設置に適した架台と耐久性
壁面設置では、屋根よりも風圧の影響を大きく受けるため、架台と固定金具の耐久性が極めて重要です。
外壁材によって取り付け可能な位置やアンカーの種類が異なり、支持部材は防錆性の高いアルミやステンレスが一般的に採用されます。外壁の下地が合板か軽量鉄骨かによって固定方式が変わるため、図面による下地確認が欠かせません。
また、雨だれや汚れが付着しやすいことに加えて、パネル背面のクリアランス確保やメンテナンスのしやすさも、耐久性を左右する要素になります。
壁面設置の発電量と角度の最適化
壁面設置は、パネル面が垂直に近くなるため発電量は屋根設置より低下しやすい傾向があります。しかし、南向き壁面や遮蔽物が少ない立地では年間発電量が想定より高くなる事例もあります。
角度調整を行う場合は、突出量を抑えつつ、年間発電量が最大化するバランスを見極めることが重要です。設置前には日射シミュレーションを実施し、季節ごとの影の動きを踏まえて最適角度を決定します。デザイン性と発電効率を両立させることが求められます。
固定金具・支持部材の選定基準
壁面設置の固定金具は、耐風性能と防水性能を両立させる必要があり、外壁材ごとに適したアンカー・ネジ・ビスの選定が重要です。
一本あたりの許容荷重や固定ピッチを守らなければ、強風時にパネルが脱落する危険もあります。外壁貫通部には防水処理を徹底し、メーカーの施工マニュアルに定められたトルク管理や固定手順を遵守することが耐久性確保の鍵となります。
また、金具の防錆処理や材質によっても長期耐用性が左右されるため、仕様確認を怠らないことが大切です。
太陽光パネル架台を自作で設置できるか｜DIYの可否と注意点
太陽光パネル架台をDIYで設置することは、費用を抑えたい住宅所有者にとって魅力的な選択肢です。しかし、架台の固定は、風圧・積雪・荷重に耐える構造が求められる高度な作業であり、防水処理や接地（アース）など専門的な知識も必要です。
本章では、DIYに必要な工具や部材、自作設置に伴うリスク、そして業者依頼と比較した際の判断基準について解説します。DIYで対応できる範囲と専門業者に頼るべき領域を線引きすることで、安全性とコストのバランスを見極められるようになります。
DIYに必要な工具・部材
太陽光パネル架台をDIYで設置する場合、まず必要になるのが安全性を確保するための基本装備です。屋根上作業では、安全帯・ヘルメット・滑りにくい靴・足場の確保が必須で、これらがない状態での作業は重大事故につながります。
工具は、インパクトドライバー・スパナ・トルク管理が可能なレンチ・水平器・墨出し器などが必要になります。これらの工具は、架台の固定精度を確保するためにも欠かせません。
さらに、防水処理に使うシーリング材や防水テープ、ケーブル類やコネクタなど電気部材も必要となり、DIYで一からそろえるには負担が大きくなりがちです。設置後のトラブルを避けるためにも、必要な工具・部材を正確に確認した上で判断することが重要です。
自作設置のリスク（事故・法規・耐久性）
DIY設置には多くのリスクが伴います。具体的には、高所作業における転落、架台固定の不備によるパネルの落下、強風時の飛散などです。
防水処理が不十分であると、屋根からの雨漏りにつながり、建物内部の腐食や断熱材の劣化を招く可能性があります。また、電気工事には資格が必要で、無資格での作業は法令違反となるだけでなく、火災や感電事故の原因にもなるのです。
DIYで施工した場合には、メーカー保証が無効になるケースも多く、長期的に安心が得られないというデメリットがあります。これらのリスクを十分に理解した上で、DIYの可否を慎重に判断することが求められます。
DIYと業者依頼の判断基準
DIYと業者依頼を比較する際には、安全性・施工品質・費用・保証の4つの観点が重要です。DIYは費用を抑えられる可能性がありますが、専門知識や施工精度が求められるため、結果的にトラブル対応や修繕でコストが増えるケースもあります。
一方、専門業者に依頼した場合、設計から施工、保証まで一貫した対応が受けられ、万一のトラブル時にも迅速なサポートが期待できます。とくに架台の固定方法や防水処理はプロの技術が必要で、住宅の構造や地域条件に応じた適切な提案を受けられる点が大きなメリットです。
DIYに向いているのは、部分的な補助作業や事前の下準備程度であり、架台や電気工事の全工程を自力で行うのは現実的ではありません。判断に迷う場合は、複数社から見積提案を受け、比較しながら最適な方法を選ぶとよいでしょう。
太陽光パネル架台の価格と相場｜メーカー比較ポイント
太陽光パネル架台の価格は、材質・メーカー・設置場所・施工方式によって大きく変動します。
本章では、住宅用で一般的に使用されるアルミ架台とスチール架台の価格帯を整理しつつ、主要メーカーごとの特徴と選定ポイントを解説します。
また、補助金の活用や施工方法の工夫によって総費用を抑える方法についても触れ、導入時に無駄なコストをかけないための判断材料を提供。設置前に価格の構造を理解しておくことで、見積比較の精度が高まり、最適な架台選びにつながります。
アルミ架台・スチール架台の価格帯
太陽光パネル架台の価格は材質によって大きく異なります。一般的にアルミ架台は軽量で施工性が高く、耐腐食性にも優れるため住宅用で広く採用。一方、スチール架台は強度が高く大型設備に適していますが、防錆処理や重量に伴う施工コストが増える傾向もあります。
価格帯としては、アルミ架台は1kWあたり1.5万〜3万円前後、スチール架台は2万〜4万円程度が目安です。用途や設置環境に応じて、コストと性能のバランスを取ることが重要です。
主要メーカーの特徴と選び方
架台メーカーは各社で強みが異なり、耐久性・施工性・保証条件・対応可能な屋根材の種類などが比較ポイントになります。国内メーカーは日本の気候条件に合わせた耐風・耐雪性能を重視した設計が多く、保証期間も長めに設定されています。
海外メーカーはコスト面で有利ですが、部材の互換性やサポート体制が弱い場合もあるようです。
選定時は、施工業者が普段使い慣れているメーカーを選ぶと施工品質が安定しやすく、トラブル時の対応も迅速です。見積書では架台のメーカー名と型番を確認し、保証内容も必ずチェックしましょう。
費用を抑えるためのポイント（施工方法・補助金）
費用を抑えるためには、架台の選び方だけでなく施工方法や補助金の活用も重要です。屋根材や設置環境に適合した架台を選ぶことで、追加の補修費や特殊工事を避けられ、結果的にコスト削減につながります。
また、自治体によっては再生可能エネルギー導入に対する補助金が用意されている場合もあり、架台を含むシステム全体として費用負担を軽減することが可能です。複数社の見積比較を行い、工事内容と価格の妥当性を確認することもコスト最適化のポイントとなります。
設置時に必要な図面・計算書類｜工事準備とチェック項目
太陽光パネル架台の設置では、図面と計算書類の整備が施工精度と安全性を左右します。
本章では、配置図・伏図・基礎図といった設計図面が果たす役割に加え、電気系統図や接地（アース）設計の重要性、さらに工事前にそろえておくべき申請書類を整理します。
図面の不備は施工ミスや強度不足の原因となり、申請漏れは工事遅延や連系不可につながるため、事前準備の質がそのまま工事全体の品質につながることもあるのです。施工業者任せにせず、内容を理解した上で確認することがトラブル回避の鍵となります。
配置図・伏図・基礎図の役割
太陽光パネル架台を安全かつ正確に設置するためには、配置図・伏図・基礎図といった図面が欠かせません。
配置図はパネル位置や影の影響を確認する基礎資料で、建物との離隔距離や設置方位を判断する際に重要です。
伏図は屋根下地や垂木の位置を示し、どこに固定金具を設置できるかを判断するための必須情報です。
基礎図は地上設置の場合に必要で、コンクリート基礎やスクリュー杭の配置、支持力などを確認します。
これらの図面が正確であるほど、施工品質と発電効率の両方が安定します。
電気系統図・接地（アース）設計のポイント
電気系統図は、太陽光パネルからパワーコンディショナ、分電盤へ至る電気配線の流れを示す図面で、施工時の配線ミス防止や安全性の確保の上で重要です。とくに架台を含む金属部材は、雷保護や漏電事故防止の観点から接地（アース）が必要です。
接地抵抗値が基準を満たしていないと、感電や機器故障のリスクが高まります。施工前には接地方式（単独接地・共用接地）を確認し、電気工事士が正しく配線することが必須となります。
工事前にそろえるべき申請書類一覧
太陽光発電設備の設置には、自治体や電力会社への申請が必要です。一般的に、事前にそろえるべき書類には、設置計画書・系統連系申請書・構造計算書・使用部材の仕様書・図面一式などがあります。
住宅用では簡易な手続きで済む場合もありますが、架台の種類や設置容量によって必要書類が変わるため、注意が必要です。施工業者による申請代行が一般的ですが、自作設置を検討する場合は申請漏れが致命的なトラブルになるため、事前確認が不可欠です。
太陽光パネル設置を専門業者に依頼するメリットとトラブル回避策
太陽光パネル架台の設置は、安全性と長期耐久性に直結する専門性の高い工事です。
本章では、専門業者に依頼することで得られる技術基準の遵守や保証制度のメリットに加え、見積書で確認すべきポイントや、施工不良を避けるための実務的な注意点を解説します。
DIYでは見落としがちな細部の品質管理や安全対策をプロが担うことで、発電設備全体の信頼性が大きく向上します。依頼先を選ぶ上で押さえるべき判断基準としてご覧ください。
技術基準の遵守・保証制度
専門業者に依頼する最大のメリットは、建築基準法・電気事業法・メーカー施工基準など、複数の技術基準に基づいて施工が行われる点です。架台の固定や防水処理は誤ると重大事故につながるため、基準を遵守した施工は不可欠です。
また、業者施工の場合はメーカー保証や工事保証が適用され、万一の不具合にも対応してもらえます。DIYでは保証が無効になるケースが多いため、長期的な安心を重視する場合は専門業者の施工が現実的な選択となります。
見積書の見方と比較ポイント
見積書を比較する際は、架台のメーカー名・型番・数量、固定金具の種類・施工方法・防水処理の内容など細部を確認することが重要です。とくに架台は屋根材や地盤条件によって必要仕様が大きく変わるため、同じ「太陽光パネル○kW」でも構成内容が異なります。
また、付帯工事（足場・電気工事・屋根補修）が別途扱いになっていないかも確認が必要です。複数社の見積を比較することで、工事内容の妥当性や価格差の理由が明確になり、適切な業者選びにつながります。
施工不良を避けるための注意点
施工不良の多くは、固定金具の締付トルク不足・防水処理の不備・垂木位置の誤認・配線の固定不足など、基本作業のミスに起因します。これらは強風時のパネル飛散や雨漏り、発電不良など深刻なトラブルに直結します。
施工業者を選ぶ際は、施工実績・使用する架台メーカー・資格保有者の有無・アフター対応の範囲を必ず確認しましょう。また、工事中に写真記録を残してもらうことで、後のトラブル予防にもつながります。
太陽光パネル架台の総合整理と最終ポイント
架台は発電設備全体の寿命と安全性を左右する「基幹部材」であり、設置環境や建物構造、気象条件によって最適解が変わります。最終的な判断を誤らないためには、図面・荷重根拠・固定方式の確認に加え、見積比較や保証条件のチェックが不可欠です。
太陽光パネル架台選びの重要ポイント整理
太陽光パネル架台の選択では、設置環境と安全性を踏まえた総合判断が不可欠です。屋根・壁面・地上など設置場所に応じて、固定金具の種類や基礎方式が大きく変わり、耐風・耐雪性能にも直結します。
また、架台の材質（アルミ・スチール）による重量差や耐久性も発電設備全体の寿命に影響。さらに、角度設定や影の影響を適切に把握し、図面・荷重計算など技術資料を確認することで、施工後のトラブルを未然に防げます。
価格やメーカー比較も重要ですが、最も優先すべきは「安全性と長期信頼性」であることを心に留めておきましょう。
導入前に確認すべき最終チェックリスト
太陽光パネル架台の導入前には、いくつかの重要な確認事項があります。まず、設置場所の方角・勾配・影の影響を事前調査で把握し、最適な架台方式と角度を選定することが必要です。
次に、屋根下地の強度や外壁の固定位置など、構造上の適合性を図面で確認します。また、見積書では架台のメーカー・型番・固定方法・保証内容が明記されているかを確認し、複数社比較で不明点を洗い出すことが効果的です。
DIYの可否、補助金の活用、申請書類の準備なども事前に整理しておくことで、導入後のトラブルを大幅に減らせます。
この記事では、太陽光パネル架台の基礎から設置方法・価格比較・DIY可否、導入前に押さえるべき要点を体系的に整理しました。
安全性と長期耐久性を確保するには、架台選定と施工品質の確認が最も重要です。発電効率と安全性の両立を念頭に、最適な設置計画づくりにお役立てください。
